详细介绍
| 产品组成 | 由环氧树脂、铁红粉、颜料、填料、助剂、溶剂、胺类固化剂等配制而成 | |||
| 性能和用途 | 漆膜有较好的耐水、抗盐雾性；较好的耐化学介质和抗透气性。防锈效果良好。应用于钢铁结构表面防锈 | |||
| 技术参数 | 密度-----1.3-1.4g/ml | |||
| 理论用量------5-6㎡ /kg(干膜厚度40um计) | ||||
| 耐盐水性-----≥48h 不起泡，不脱落 | ||||
| 配比------甲组份:乙组份=9.5:1 | ||||
| 干燥时间-----表干≤2小时；实干≤24小时 | ||||
| 冲击强度-----50kg.cm | ||||
| 附着力-----≤1(划格法） | ||||
| 熟化期-----10-15分钟 | ||||
| 试用期-----2小时（25℃） | ||||
| 颜色------铁红色 | ||||
| 复涂间隔时间 | 一天一道，建议涂装二至三道 | |||
| 前道配套用漆 | 环氧、氯化橡胶、聚氨酯和丙烯酸等面漆 | |||
| 底材温度 | 高于露点以上3°C | |||
| 使用说明 | 1；钢铁工件表面必须除油、除污干净，喷砂符合瑞典标准Sa2.5级 | |||
| 2；甲、乙组份要严格按规定比例调配，适当加入稀释剂调到合适 的施工粘 度建议施工粘度20-25秒(25℃)，充分搅拌均匀并用60-80目筛网过滤，静置10 -15分钟后施工 | ||||
| 3；两组份混合后应在规定时间内用完(30℃ 4小时、20℃ 6小时) | ||||
| 4；对于边角位、焊缝、切割及喷涂不到位的特殊部位，在喷涂前 先涂刷1—2道本涂料，再进行大面积的喷涂，以保证各部位的漆膜厚 | ||||
| 5；保证睹腐要求的漆膜厚度，若达不到厚度要求，需喷涂三道或 四道。因为足够的防锈漆膜厚度是钢结构防锈坊锈防腐的保证 | ||||

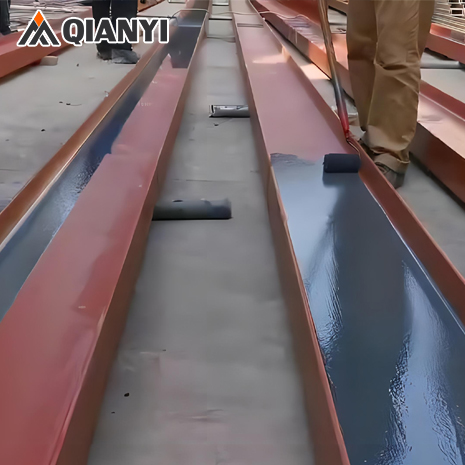

| 6；喷涂(建议喷涂压力0.4-0.5兆帕)、滚涂、刷涂 | ||||
| 7；为保证质量，请使用HX062环氧稀释剂 | ||||
| 储存期 | 密闭储存于阴凉干燥处，有效期为12个月，如超过有效期经检验合格后仍可使用 | |||
